REGULATOR SILNIKA 20A 12-24VDC 2 KIERUNKOWY Lewo/Prawo

DWUKIERUNKOWY REGULATOR SILNIKA DC 12-24V , MAX 20A

.

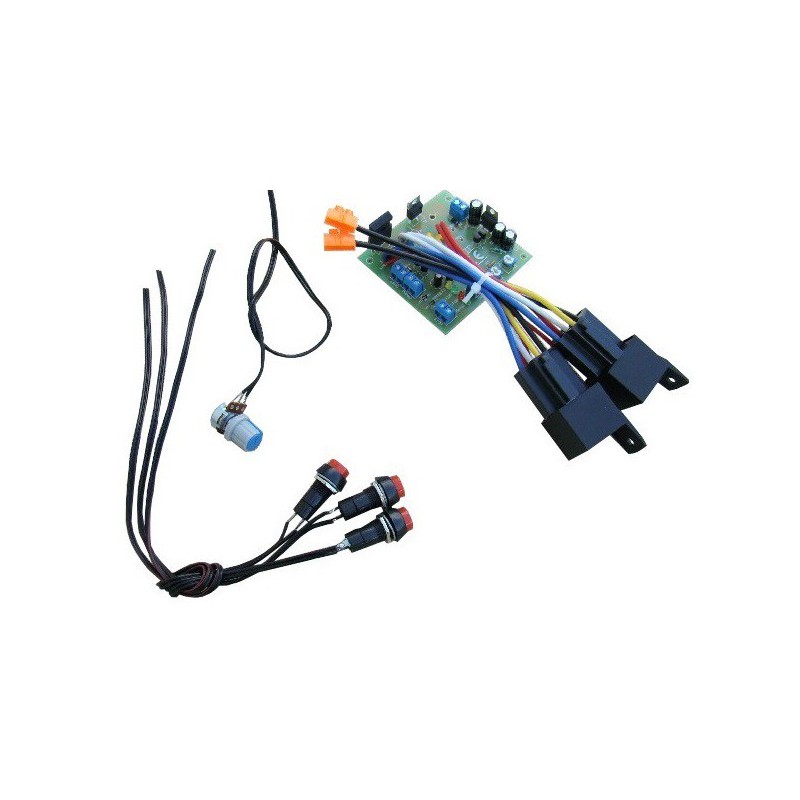

OFERTA DOTYCZY KOMPLETU JAK TO WIDAĆ NA PONIŻSZYM FOTO::





KOMPLET: STEROWNIK Z PRZEKAŹNIKAMI 30A + POTENCJOMETR OBROTÓW + 3 PRZYCISKI (STOP,LEWO,PRAWO)



Nowoczesny sterowany mikroprocesorem regulator przeznaczony do silników prądu stałego DC o napięciu 12-24V i prądzie max 20A.
.

Umożliwia płynną regulację prędkości obrotowej, zmianę kierunku obrotów jak również płynny start i
stop silnika. Posiada także możliwość współpracy z hamulcem silnika.

.

Regulator posiada wejście na 3 przyciski zwierne LEWO, PRAWO oraz STOP umożliwiające
wybór kierunku obrotów silnika i jego zatrzymanie. Posiada także wejście na potencjometr OBROTY
(2Kom) którym regulujemy prędkość obrotową silnika. Regulacja prędkości odbywa się w technologii
PWM w zakresie około 1-100%. Sterownik posiada także na płytce potencjometr START do ustawieniu
czasu płynnego rozruchu silnika (softstart) oraz analogiczny STOP do ustawienia czasu płynnego
zwalniania silnika przed jego zatrzymaniem. Sama zmiana kierunku obrotów silnika realizowana jest
przez zewnętrzne przekaźniki wg schematu w instrukcji.





OPIS DZIAŁANIA:





W trakcie czuwania zapalona jest dioda led „STOP” a silnik stoi. Po naciśnięciu przycisku


kierunku – punkt „A” na wykresie – (przycisk „LEWO” lub „PRAWO”) załączany jest odpowiedni



przekaźnik kierunku (L lub P), dioda „STOP” gaśnie a dioda kierunku „LEWO” lub „PRAWO” miga. W



momencie naciśnięcia tego przycisku odczytywane jest położenie potencjometru „OBROTY” i silnik



przez czas ustawiony (potencjometrem „START”) zaczyna się rozpędzać. Po osiągnięciu zadanych



obrotów silnika (cykl „STAŁE OBROTY” na wykresie) dioda kierunku „LEWO” lub „PRAWO” zapala



się na stałe a użytkownik ma możliwość regulacji obrotów potencjometrem „OBROTY”. Jeśli już po



rozpoczęciu softstartu ale przed jego zakończenie użytkownik zmieni położenie potencjometru



„OBROTY” zmiana ta zostanie wzięta pod uwagę po zakończeniu cyklu softstartu. W celu zatrzymania



silnik lub zmiany kierunku obrotów należy nacisnąć przycisk „STOP” (punkt „B” na wykresie). Po jego



naciśnięciu silnik płynnie zwalania poprzez zmniejszanie wypełnienia PWM w czasie ustawionym



potencjometrem „STOP” (cykl „SOFTSTOP”) a stan ten obrazuje miganie diod „STOP” i diody kierunku



(„LEWO” lub „PRAWO”). Gdy czas softstopu skończy się załączany jest hamulec który umożliwia



zatrzymanie silnika jeśli mimo zmniejszenia PWM do 0% nadal się kręci siłą bezwładności. Stan ten jest



sygnalizowany zapaloną diodą „HAMULEC”. Następnie zwalniany jest hamulec oraz wyłączany



przekaźnik kierunku i sterownik przechodzi do czuwania (zapali się dioda „STOP”) oczekując na kolejne



uruchomienie silnika w dowolną stronę.





Czas softstartu jak i softstopu jest ustawiany płynnie w zakresie około 1-10 sekund. Zmiany tych



czasów należy wykonywać przy odłączonym zasilaniu sterownika potencjometrami na płytce „START” i „STOP”.





Użytkownik ma także możliwość ustawienia parametrów:





1/ czas załączenia hamulca w zakresie około 1-10 sekund. W tym celu przy wyłączonym zasilaniu



sterownika należy nacisnąć i przytrzymać przycisk „PRAWO” i trzymając go wciśniętym włączyć



zasilanie. Zapalą się diody „LEWO”, „STOP” i „PRAWO”, zwolnić przycisk (zgaśnie dioda „STOP”) i



teraz ustawić czas działania hamulca potencjometrem „OBROTY” po czym zatwierdzić go przyciskiem



„STOP”. Sterownik zapamięta ustawiony czas hamulca i przejdzie do stanu czuwania.





2/ szybkość reakcji PWM na ruch potencjometru w cyklu „STAŁE OBROTY”. Szybkość z jaką reaguje



sterownik na zmianę położenia pokrętła potencjometru możemy ustawić w zakresie około 1-1,5 do 10



sekund (od min do max PWM). W tym celu przy wyłączonym zasilaniu sterownika należy nacisnąć i



przytrzymać przycisk „LEWO” i trzymając go wciśniętym włączyć zasilanie. Zapalą się wszystkie diody,



zwolnić przycisk (pozostanie zapalona dioda „HAMULEC”) i teraz ustawić czas działania hamulca



potencjometrem „OBROTY” po czym zatwierdzić go przyciskiem „STOP”. Sterownik zapamięta



ustawiony czas hamulca i przejdzie do stanu czuwania.







Powyższe ustawienia pamiętane są po odłączeniu zasilania i będą aktualne aż do następnej



zmiany w analogiczny sposób przez użytkownika. Należy pamiętać że im większy silnik, im większy



pobór prądu jak i bezwładność tym należy ustawić dłuższe czasy SOFTSTART, SOFTSTOP,



dłuższy czas reakcji PWM na ruch potencjometru (w cyklu „STAŁE OBROTY”) jak i też zwykle



dłuższy czas działania hamulca. Jeśli te czasy będą za krótkie dla danego silnika to wystąpią



niekorzystne zjawiska jak udary prądowe, szarpania a nawet może dojść do uszkodzenia sterownika.





Schemat podłączenia.









Regulacja prędkości silnika odbywa się w technologi PWM natomiast zmiana kierunków obrotów

przez zewnętrzne przekaźniki. Zastosowano porządne przekaźniki 30A.





Hamulec:







 Ogólnie hamowanie silnika po naciśnięciu przycisku „STOP” odbywa się poprzez płynne



zmniejszanie wartości PWM. Czas softstopu należy ustawić tak by silnik z maksymalnej prędkości pod



największym obciążeniem zdążył się zatrzymać. Sterownik posiada także wyjścia na zewnętrzny


przekaźnik załączający dodatkowy hamulec na czas X sekund (ustawia użytkownik) po zmniejszeniu



PWM do zera podczas hamowania silnika. Umożliwia to zatrzymanie silnika jeśli np. czas softstopu jest



za krótki. Wyjście to oznaczone H85 i H86 umożliwia podłączenie zewnętrznego przekaźnika z cewką



12VDC o poborze prądu do 200mA. Załączenie tego wyjścia jest sygnalizowane diodą „HAMULEC”.



Przekaźnik ten umożliwia podłączenie zewnętrznego hamulca: pneumatycznego, hydraulicznego



czy elektrycznego. W najprostszej wersji może to być dołączany równolegle do silnika rezystor dużej



mocy. Wartość rezystora zależy od silnika, zwykle kilka-kilkanaście omów i mocy kilkanaście do 100 i



więcej wat. Poniższy schemat pokazuję przykład najprostszego hamulca z wykorzystaniem rezystora



mocy. Jako przekaźnik sterujący należy stosować minimum przekaźniki na prąd 30A.









Sterowanie:



 Sterowanie odbywa się za pomocą 3 przycisków zwiernych. Zastosowano dobrej jakości



przyciski podłączone wg poniższego schematu. Nie wolno podawać żadnych napięć na wejście



przycisków. Przewody należy zastosować minimum 0,5mm2 i jak najkrótsze. Do sterowanie obrotami



służy potencjometr 2Kom na jak najkrótszym przewodzie.













Chłodzenie:





Elementy sterownika, przede wszystkim D1 oraz T1 nagrzewają się podczas pracy tak więc należy



na te elementy zamontować radiator. Wielkość radiatora (plus ewentualny wentylator chłodzący) należy



dobrać w zależności od temperatury otoczenia i przede wszystkim pobieranego prądu przez silnik tak by



temperatura radiatora wynosiła maksymalnie 60 stopni C. Pod diodą D1 oraz tranzystorem T1 należy



koniecznie zastosować podkładkę i tulejkę izolacyjną.







Dane techniczne:



- zasilanie sterownika 12VDC (11-13C)



- zasilanie silnika dopuszczalne 11-28VDC



- max. pobór prądu przez silnik 20A



- max pobór prądu przekaźników L, P, H to 200mA/przekaźnik



- wielkość płytki sterownika 8*7,5 cm



- sterowanie obrotami poprzez potencjometr 2 Kom



- 4 częstotliwości PWM do wyboru: około 2kHz , 4kHz, 8kHz i 16kHz









Regulator jest nowy, na życzenie faktura VAT.

.



W komplecie : regulator z przekaźnikami 30A, potencjometr regulacji obrotów na przewodzie, 3 przyciski sterownicze na przewodzie oraz instrukcja PDF





Tu mozna obejrzec film youtube - KLIKNIJ BY OBEJRZEC FILM







Tu mozna pobrać instrukcje - KLIKNIJ (PDF- prawym klawiszem myszy prosze wybrać "Otwórz w nowym oknie")



.

FOTO:





 Regulator jest fabrycznie nowy, na życzenie faktura VAT.
