STEROWNIK ZBIORNIKA DESZCZÓWKI - POZIOMU WODY DESZCZOWEJ

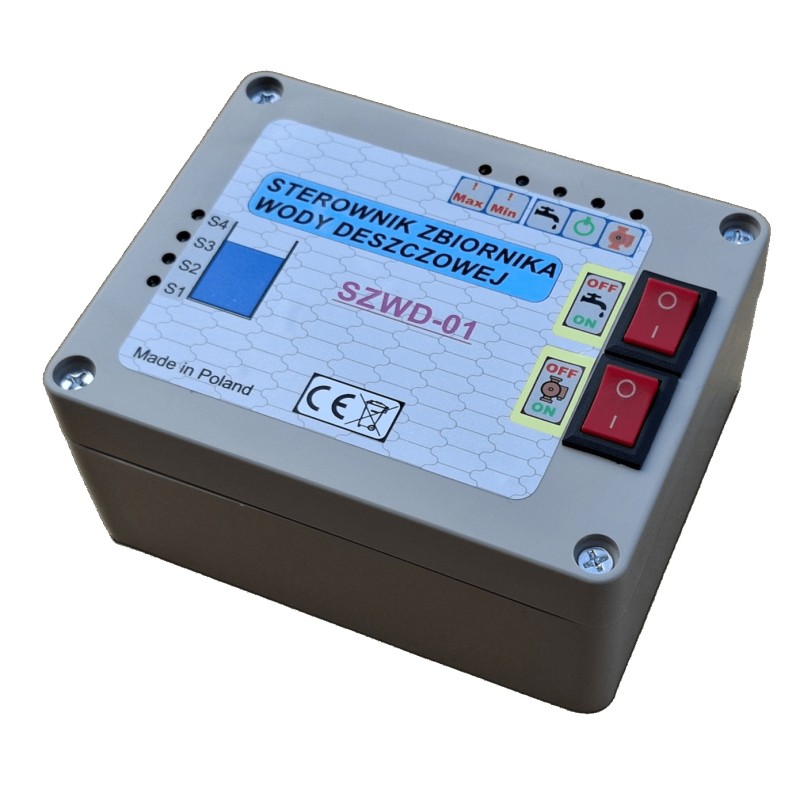

STEROWNIK ZBIORNIKA DESZCZÓWKI SZWD-01

.

Sterownik umożliwia obsługę zbiornika wody deszczowej – steruje pracą zaworu dopełniającego oraz zabezpiecza pompę przed suchobiegiem. Sterownik posiada wejścia na 4 czujniki pływakowe (S1 do S4) oraz 4 wyjścia:

- POMPA : sterowanie pompą (zabezpiecza ją przed suchobiegiem) pobierającą wodę ze zbiornika,

- ZAWÓR : sterowanie elektrozaworem dopuszczającym wodę z instalacji dodatkowej (zwykle woda wodociągowa) gdy naturalnej deszczówki jest za mało

- AL. MAX : wyjście alarmowe gdy zbiornik jest pełny (można też podłączyć tu np. sterowanie przepompowywaniem nadmiaru do innego zbiornika, zrzut awaryjny itd.

- AL. MIN : wyjście alarmowe gdy zbiornik jest pusty

.

Zasada działania jest prosta. Zbiornik jest naturalnie cyklicznie dopełniany deszczówką w trakcie opadów a gdy jest jej za mało elektrozawór dopuszcza wodę z drugiego źródła (zwykle woda z wodociągu ale może też być przepompowywana z innego zbiornika itd.). Pompa natomiast pobiera wodę ze zbiornika i zasila nią system nawadniania, krany ogrodowe itp.

.

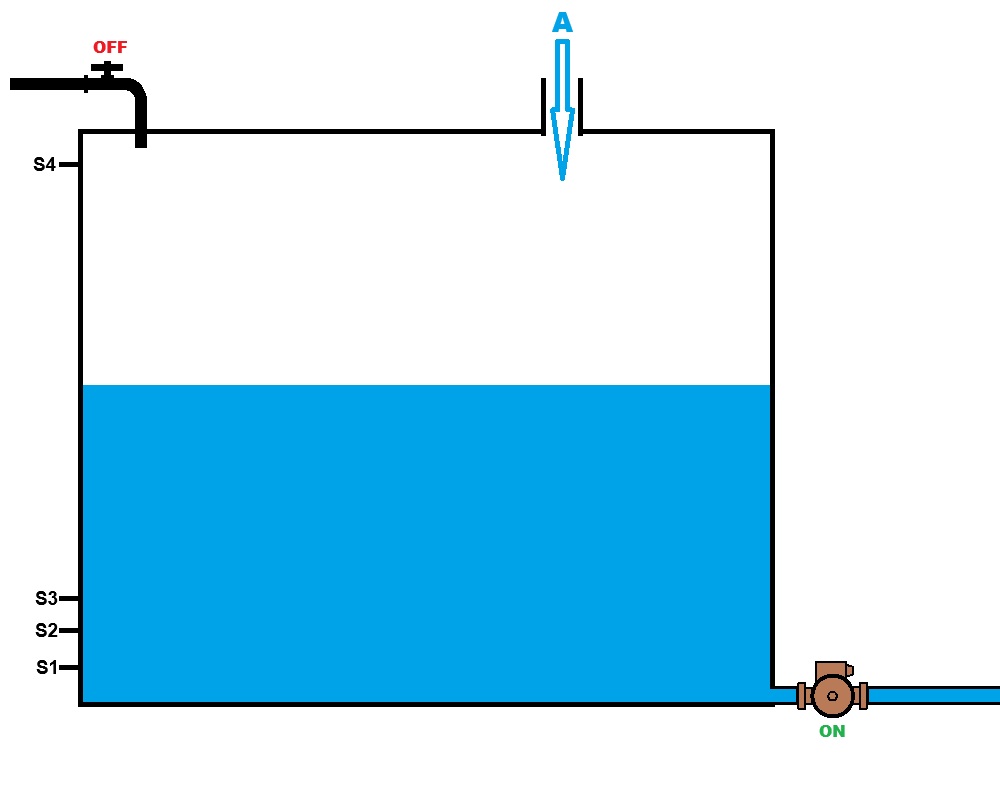

Do sterownika podłączamy 4 czujniki pływakowe wg schematu poniżej. Najniżej jest czujnik S1. Wlot „A” to wlot wody deszczowej. Gdy poziom wody spadnie poniżej S1 wyjście POMPA zostanie wyłączone oraz zostanie załączone wyjście alarmowe AL. MIN. Nieco wyżej jest czujnik S2. Gdy poziom wody spadnie poniżej S2 wyjście ZAWÓR zostanie włączone co umożliwi dopełnienie zbiornika wodą wodociągową. Wyjście ZAWÓR pozostanie włączone aż poziom wody podniesie się do wyżej zamontowanego czujnika S3. Najwyżej zamocowany czujnik S4 który sygnalizuje całkowite napełnienie zbiornika – włącza się wyjście AL. MAX. Czujnik S2 powinien być zamontowany minimum 5-10 cm wyżej niż S1 i analogicznie czujnik S3 zamontowany wyraźnie wyżej niż S2.

.

W stanie normalnym poziom wody w zbiorniku będzie powyżej S2/S3 i poniżej S4.

.

Wyjście POMPA zostanie wyłączone gdy poziom wody spadnie poniżej S1 i ponownie włączone dopiero gdy poziom wody powyżej S2. Natomiast wyjście ZAWÓR zostanie włączone gdy poziom wody spadnie poniżej S2 i ponownie włączone gdy poziom wody powyżej S3. Sterownik odczytuje stan wszystkich czterech czujników pływakowych co około sekundę i sterowanie wyjściami POMPA / ZAWÓR odbywa się bez dodatkowej zwłoki.

.

Natomiast wyjścia alarmowe AL. MIN oraz AL. MAX załączane są ze zwłoką około 30 sekund a wyłączane już bez dodatkowej zwłoki. Dla przykładu jeśli poziom wody przekroczy poziom maksymalny (S4) sterownik zaczyna odliczać zwłokę 30 sekund. Jeśli poziom wody utrzyma się nieprzerwanie przez te 30 sekund powyżej S4 to wyjście alarmowe AL. MAX zostanie włączone. Jeśli w trakcie odliczania zwłoki (30s) poziom wody spadnie (nawet chwilowo) poniżej S4 to odliczanie zostanie wyzerowane i przy ponownym przekroczeniu poziomu (powyżej S4) odliczanie 30 sekund rozpocznie się od nowa. Zabezpiecza to przed szybkim włączaniem/wyłączaniem wyjścia wskutek np. falowania wody na poziomie S4. Natomiast gdy już wyjście AL. MAX zostanie włączone, a później poziom wody opadnie poniżej S4 wyjście to zostanie wyłączone już bez dodatkowej zwłoki. Podobnie (przeciwka logika) działa wyjście AL. MIN – włączane jest przy spadku poziomu wody poniżej S1 ze zwłoką 30 sekund, natomiast wyłączane powyżej S1 już bez dodatkowej zwłoki.

.

Zarówno wyjścia POMPA, ZAWÓR jak i AL. MIN, AL. MAX to wyjścia przekaźnikowe zwierne, bez napięciowe (po prostu wyprowadzone styki przekaźników na złącza śrubowe). To oznacza że sam sterownik nie podaje żadnego napięcia na te wyjścia, są to typowe wyjścia NO. Umożliwia do pracę z odbiornikami (pompa, elektrozawór, sygnalizatory itd.) na różne napięcia, pamiętając że wymagane napięcie należy podać na styki przekaźnika.

.

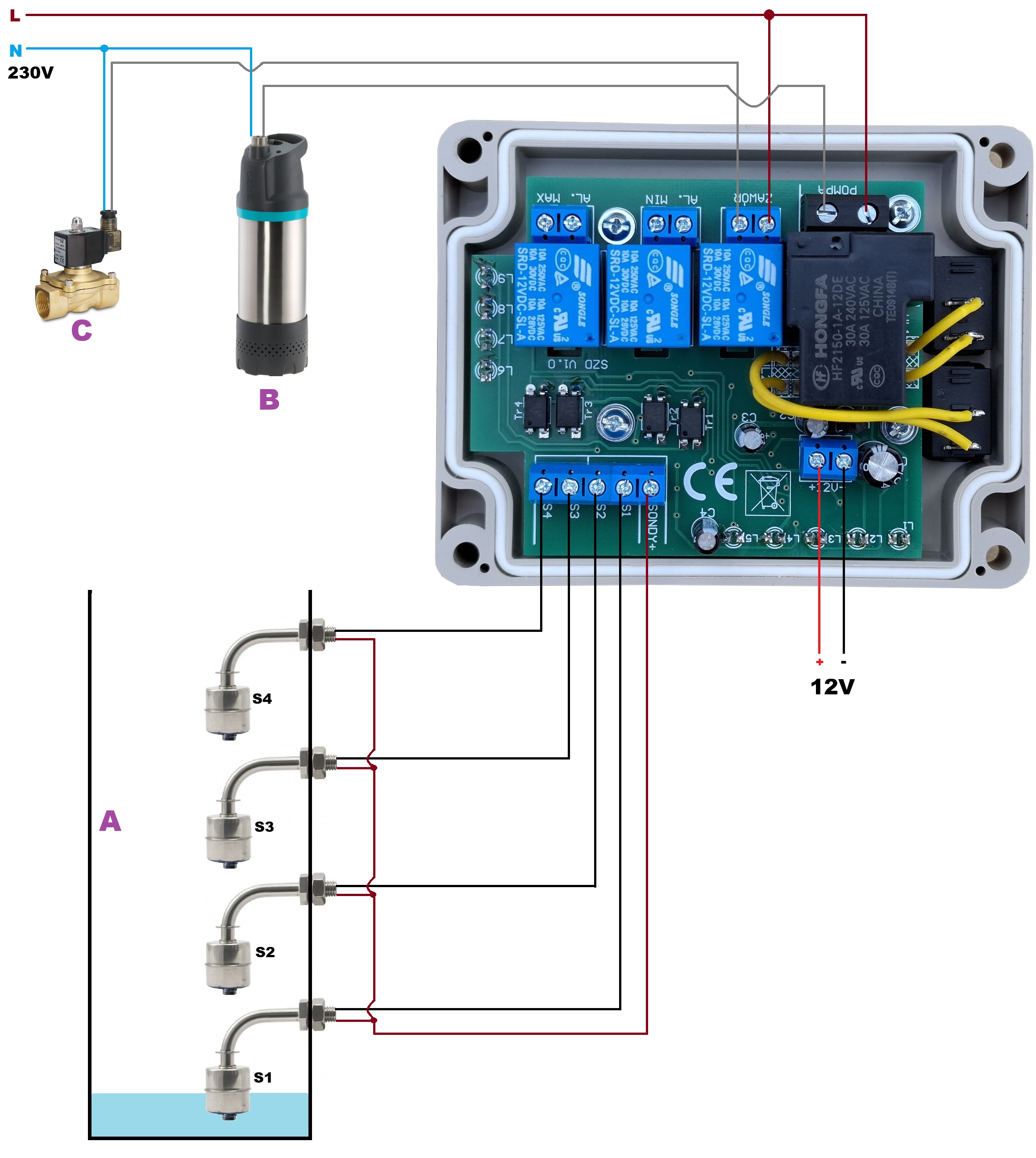

Poniższy schemat pokazuje przykład podłączenia pompy 230V („B”) do złącza POMPA oraz elektrozaworu 230V („C”) do złącza ZAWÓR. Jak widać zostało podane z zewnątrz zasilanie 230V dla obsługi pompy a sam przekaźnik wyjścia POMPA po prostu zamyka obwód zasilania pompy. Analogicznie wygląda sterowanie elektrozaworem 230V. Jeśli pobór prądu pompy/elektrozaworu jest większy niż dopuszczalny przez sterownik (patrz - dane techniczne) należy oczywiście zastosować dodatkowy stycznik pomiędzy sterownik a pompę/elektrozawór.

.

.

Umieszczone w zbiorniku („A”) czujniki „S1”-„S4” podłączamy do złącza śrubowego 5 pin gdzie pin „SONDY+” jest przewodem wspólnym dla wszystkich 4 czujników a piny „S1” do „S4” to wejścia poszczególnych czujników wg schematu. Czujniki muszą być typu zwiernego bez napięciowe – tzn nie mogą podawać żadnego napięcia na te wejścia – zwykle stosuje się czujniki kontaktronowe czy po prostu wyłączniki pływakowe. Bardzo ważne by czujniki w dolnym położeniu pływaka (pływak nie jest wtedy zanurzony w wodzie) były ROZWARTE a dopiero po zalaniu pływaka wodą i jego uniesieniu następowało ZWARCIE styku danego czujnika.

.

W przypadku większości wyłączników pływakowych oraz czujników kontaktronowych z montażem bocznym zależy to po prostu od montażu pływaka góra/ dół jak na rysunku poniżej.

.

W przypadku czujników kontaktronowych z montażem w pokrywie zbiornika w razie potrzeby często wystarczy zdjąć zabezpieczenie, zsunąć pływak z trzpienia i założyć go ponownie na trzpień obracając o 180 stopni.

.

.

Jeśli podłączenie jest poprawne to przy pustym zbiorniku diody LED S1→S4 będą wygaszone a gdy poziom wody będzie stopniowo się podnosił i unosił kolejne pływaki w górę, diody LED będą po kolei się zaświecać.

.

Poniżej  przykład montażu pionowych czujników mocowanych w pokrywie zbiornika.

.

Kolejno orientacyjny przykład użycia popularnych włączników pływakowych z kulką.

.

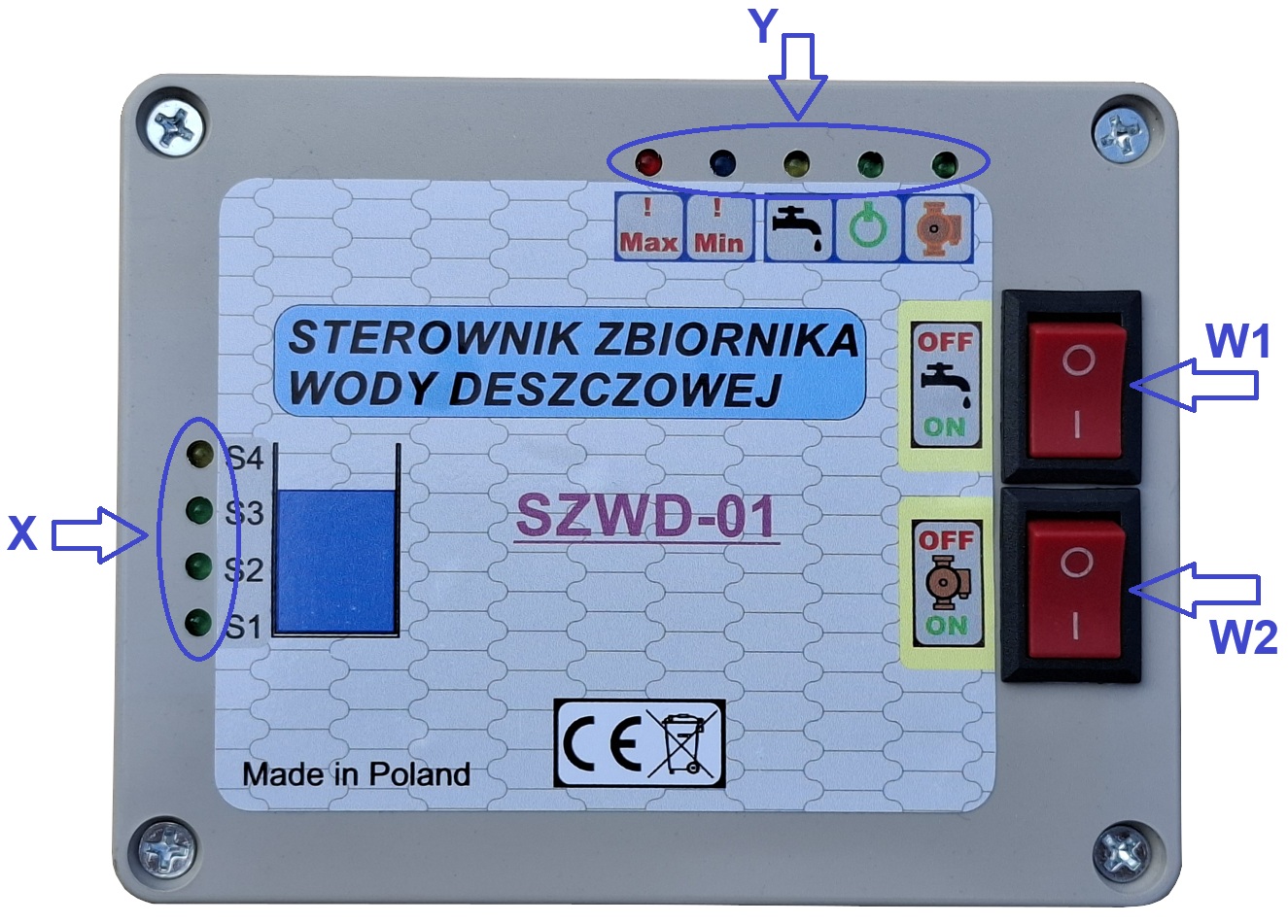

Dodatkowo sterownik posiada dwa przełączniki „W1” oraz „W2”. Przełącznik „W1” w pozycji ON (1) umożliwia normalne sterowanie wyjścia elektrozaworu na podstawie sygnału z czujników. Natomiast po przełączeniu go w pozycje OFF (0) trwale wyłącza wyjście ZAWÓR (bez znaczenia jaki jest poziom wody w zbiorniku, wyjście to pozostanie wyłączone). Umożliwia to łatwe i szybkie wyłączenie automatyki sterowania elektrozaworem – pozostałe funkcje sterownika działają nadal bez zmian.

.

Analogicznie przełącznik „W2” w pozycji ON (1) umożliwia normalne sterowanie wyjścia POMPA na podstawie sygnału z czujników. Natomiast po przełączeniu go w pozycje OFF (0) trwale wyłącza wyjście POMPA (bez znaczenia jaki jest poziom wody w zbiorniku, wyjście to pozostanie wyłączone). Umożliwia to łatwe i szybkie wyłączenie automatyki sterowania pompą – pozostałe funkcje sterownika działają nadal bez zmian.

.

Sterownik montujemy w suchym miejscu, wewnątrz pomieszczeń. Przewody powinny wychodzić z obudowy dołem. W pierwszej kolejności podłączamy przewody czujników, następnie przewody wyjść przekaźnikowych. Kolejno podłączamy zasilanie 12V DC i dopiero na końcu włączamy zasilanie pompy / elektrozaworu. W przypadku zasilania pompy / elektrozaworu z napięcia 230V należy ten obwód zabezpieczyć (wyłącznik nadprądowy + różnicowoprądowy).

.

Dane techniczne:

- zasilanie sterownika 12V DC (dopuszczalne 11-14V DC),

- maksymalne obciążenie wyjścia POMPA : 5A (pompa mocy max. 1200W – jeśli większa moc pompy to zasilamy ją przez dodatkowy stycznik),

- maksymalne obciążenie wyjścia ZAWÓR : 1A (jeśli większa moc elektrozaworu - zasilamy przez stycznik),

- maksymalne obciążenie wyjść MIN oraz MAX: 1A / wyjście,

- maksymalne dopuszczalne napięcie na wyjścia POMPA, ZAWÓR, MIN oraz MAX: 230V AC,

- pobór prądu przez sam sterownik do 0,3A,

- obsługa czujników S1 do S4: czujniki zwierne beznapięciowe,

- możliwość łatwego zablokowania pracy pompy i elektrozaworu przełącznikami W1 i W2,

- wielkość sterownika 11,5 x 9cm, grubość 6cm.
