STEROWNIK -EFEKT MIGANIA ŚWIATEL PRZEJAZD KOLEJOWY
55,00 zł
Brutto
Najniższa cena w ciągu ostatnich 30 dni

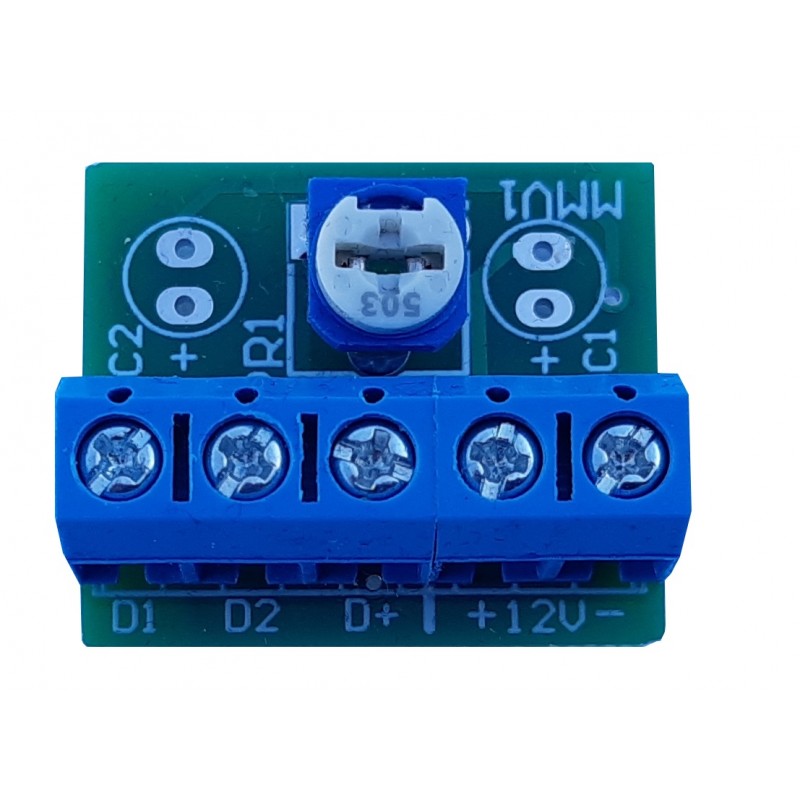

STEROWNIK SYGNALIZATORA PRZEJAZDU MMV1
.
Sterownik sygnalizatora przejazdu służy do sterowania modelarskimi sygnalizatorami na makietach kolejowych. Zapewnia naprzemienne miganie 2 diod LED w sygnalizatorze. Podłączenie pokazuje poniższy schemat.
Zasilanie sterownika 12VDC podłączamy do pinów opisanych „+12V-” zwracając uwagę na polaryzację napięcia.
.
Diody LED sygnalizatora od plusa zasilania (anoda) są połączone razem i przez opcjonalny rezystor R i podłączone do pinu „D+” natomiast katody diod są podłączone do pinów „D1” i „D2”.
.
Rezystor „R” to opcjonalny rezystor, dla typowych diod czerwonych o nominalnym napięciu przewodzenia 2-3V możemy go nie stosować – sterownik ma wbudowane rezystory wstępne – wtedy prąd na diody będzie wynosił około 8-10mA.
.
Jednak jeśli dodamy ten rezystor diody będą świeciły słabszym światłem co może zwiększyć realizm na makiecie. Rezystor możemy użyć o rezystancji 1 do 10Kom – do decyzji modelarza.
.
Sterownik posiada też potencjometr regulacyjny (korektor) którym w pewnym zakresie możemy ustawić szybkość naprzemiennego migania diod sygnalizatora.
.
W galerii wyżej przykład podłączenia sygnalizatora, oczywiście oferta dotyczy samego sterownika BEZ sygnalizatora.
.
Działanie sterownika na filmie:
.
.
Dane techniczne:
- zasilanie : 12VDC
- pobór prądu przez diody LED : max 2x10mA
- wielkość płytki 26x22mm, wysokość 15mm
1 Przedmiot
