ADAPTER – MODUŁ CZUJNIKÓW ACP-1

.

Moduł ACP służy do sterowania urządzeniami zewnętrznymi (np. pompy, elektrozawory, sygnalizatory) na podstawie sygnałów z czujników zwiernych (lub rozwiernych) takich jak czujniki pływakowe, przepływu, kontaktronowe, fotokomórki, itp

Posiada kilka cech dzięki czemu sterowanie jest proste i pewne.

.

Moduł posiada takie cechy jak:

- wbudowany zasilacz 5V, także na czujnik jest podawane bezpieczne i niskie napięcie 5V i prąd max 1mA więc używanie czy nawet przypadkowe zanurzenie w wodzie np. uszkodzonego czujnika pływakowego jest całkowicie bezpieczne,

- posiada wbudowane 2 przekaźniki wyjściowe (max obciążenie 230V 5A) pod które możemy podłączyć nasze urządzenie wyjściowe np. pompę czy elektrozawór, są to osobne kanały więc za pomocą 2 czujników można sterować dwoma np., pompami. Oczywiście można wykorzystać jedynie jeden kanał,

- posiada funkcję negacji. Typowo gdy czujnik poda sygnał to urządzenie wejściowe zostanie załączone ale łatwo można to zmienić (ustawienie zworki w ACP1) i wtedy logika działa odwrotnie czyli urządzenie wyjściowe cały czas w czuwaniu jest załączone a po otrzymaniu sygnału z czujnika zostanie wyłączone, czyli po prostu działa odwrotnie. Każdy z kanałów możemy ustawić niezależnie,

- posiada opóźnienie wyłączenia przekaźnika. Zawsze po otrzymaniu sygnału z czujnika wbudowany przekaźnik w ACP-1 zostanie natychmiast włączony natomiast wyłączenie tego przekaźnika nastąpi po czasie X liczonym od momentu ustania podawania sygnału z czujnika. Czas ten możemy płynnie regulować od około 1 sekundy do około pół minuty. Czas ten także ustawiamy niezależnie dla każdego kanału. Jeśli w czasie odliczania czasu X moduł ACP-1 otrzyma kolejny impuls z czujnika to czas ten jest liczony od nowa tzn ponownie od momentu zakończenia sygnału z czujnika. Zabezpiecza to np. przed ciągłym załączaniem i wyłączaniem przekaźnika gdy np. faluje woda na progu załączania czujnika pływakowego.

.

Oczywiście ACP-1 możemy używać z wieloma innymi czujnikami np. przepływu, fotokomórkami, odbiciowymi, ruchu PIR a nawet zwykłymi przyciskami ręcznymi czy nożnymi. Podawanie na czujnik niskiego napięcia 5V (max 1mA) powoduje że czujnik jest bardzo mało obciążony a jego żywotność znacznie wzrasta.

.

Podłączenie jest bardzo proste.

Od dołu sterownika mamy złącze 3 pinowe na które podajemy sygnał z czujników. Od lewej mamy wejście nr 1 , środkowy pin to masa (wspólna dla obu czujników) a prawy pin to wejście nr 2. Są to wejścia zwierne beznapięciowe, nie wolno podawać żadnych napięć z zewnątrz na te wejścia!

Od góry ACP-1 mamy natomiast 3 złącza, kolejno od lewej:

- wyjście przekaźnika wyjścia nr 1

- wyjście przekaźnika wyjścia nr 2

- złącze zasilania ACP-1 (230 V AC)

.

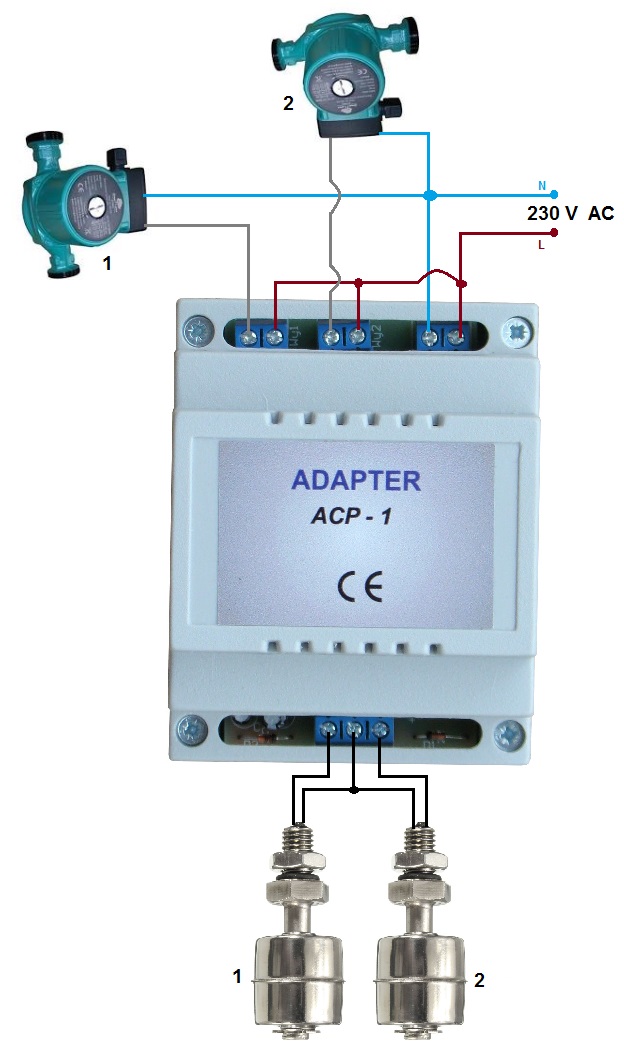

Podstawowe podłączenie pokazuje rysunek poniżej. Pokazano tam 2 pompy sterowane dwoma czujnikami pływakowymi. Czyli czujnik nr steruje pompą 1 a czujnik nr 2 steruje pompą nr 2 całkowicie niezależnie od siebie.

.

W takim przykładzie pomp można użyć zarówno do wpompowania cieczy gdy jej poziom w danym zbiorniku obniży się poniżej ustawionego poziomu jak i też (po odwróceniu logiki w ACP) to wypompowywania cieczy gdy jej poziom w danym zbiorniku przekroczy ustawiony poziom. Oczywiście można na kanale nr 1 podłączyć pompę a na kanale nr 2 np. sygnalizator alarmowy czy inne urządzenie jak i po prostu korzystać tylko z jednego kanału.

.

.

.

Oczywiście ACP-1 można używać z zupełnie innymi czujnikami w innych sytuacjach np. z czujnikami przepływu czyli ACP-1 włączy (lub wyłączy po odwróceniu logiki w ACP) podłączone urządzenie w momencie gdy otrzyma sygnał np. z czujnika przepływu cieczy.

.

Także podłączane urządzenia nie muszą być zasilane 230V, mogą to być urządzenia na inne napięcie jak 12V , 24V itd. Wtedy podłączamy 230V jedynie do zasilania samego ACP-1 natomiast samo zasilanie np. pompy 12V realizujemy z zewnętrznego zasilacza 12VDC. Taki przypadek obrazuje kolejny rysunek poniżej.

Zamiast czujnika możemy oczywiście sterować zwykłym włącznikiem nożnym, ręcznym, krańcówką itd. Działanie zawsze będzie takie samo czyli urządzenie wyjściowe zostanie włączone od razu po otrzymaniu impulsu a zostanie wyłączone po czasie X ustawionym przez użytkownika.

.

Możliwości regulacji.

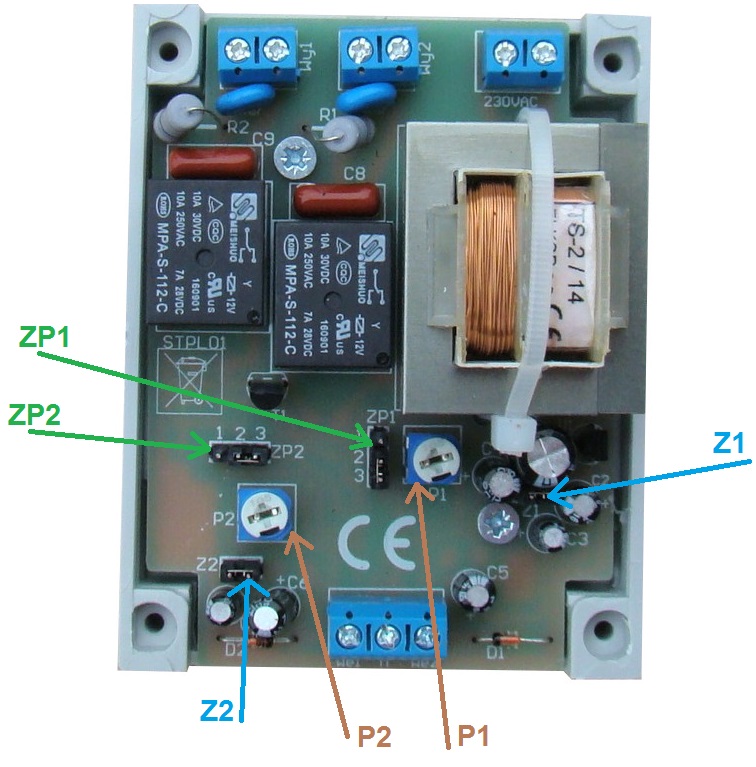

Wszelkich ustawień dokonujemy po odłączeniu zasilania ACP-1 i zdjęciu pokrywy sterownika. Wewnątrz mamy następujące elementy regulacyjne:

- zworka ZP2 czyli ustawienie logiki dla kanału nr 1

- zworka ZP1 czyli ustawienie logiki dla kanału nr 2

- potencjometr P2 czyli ustawienie czasu podtrzymania załączenia wyjścia po ustaniu sygnału z czujnika wejścia nr 1

- potencjometr P1 czyli ustawienie czasu podtrzymania załączenia wyjścia po ustaniu sygnału z czujnika wejścia nr 2

- zworka Z2 czyli ustawienie zakresu możliwego czasu regulacji (krótki/długi) dla P2

- zworka Z1 czyli ustawienie zakresu możliwego czasu regulacji (krótki/długi) dla P1

.

.

Po ustaniu sygnału na wejściu ACP-1 podtrzyma jeszcze ten stan przez czas X który możemy regulować potencjometrem P2 dla wejścia nr 1 w dwóch zakresach:

- krótkim (zworka Z2 zdjęta) czyli od około sekundy do około 6 sekund

- długim (Z2 założona) czyli od około 4 sekund do pół minuty

.

Logikę działania kanału nr 1 ustawiamy zworką ZP2, jeśli zworka założona jest na piny 2/3 oznacza to pracę tego wyjścia w trybie zwiernym czyli w spoczynku przekaźnik wyjścia 1 jest wyłączony a po otrzymaniu impulsu na wejście nr 1 przekaźnik załączy się. Jeśli zworkę ZP2 założymy na piny 1/2 wtedy ACP-1 będzie pracować w trybie rozwiernym dla wyjścia nr 1 czyli w spoczynku przekaźnik wyjścia nr 1 będzie załączony.

.

.

Analogicznie dla wyjścia nr 2 używamy regulacji P1 oraz zworek Z1 i ZP1. Każdy z dwóch kanałów ACP-1 możemy regulować całkowicie niezależnie. Czas impulsów wejściowych z czujników może być praktycznie dowolnie długi ale nie powinien być krótszy niż 0,5-1 sekunda. Jeśli czas impulsu będzie krótszy to czas podtrzymania wyjścia (X) może być krótszy lub ACP-1 nie włączy się. Czasy podtrzymania (X) wyjść po ustaniu impulsu podano orientacyjnie.

Dane techniczne:

  • zasilanie ACP-1 : 230 VAC
  • pobór mocy do 1W
  • posiada 2 wejścia z czujników
  • posiada 2 wyjścia przekaźnikowe max 230V 5A każde
  • montaż na szynę DIN, szerokość obudowy 7cm
  • temperatura pracy 0 do + 40 C

Sterownik jest fabrycznie nowy.
