ZAWÓR 12VDC 1 cal KULOWY elektrozawor DN25
ZAWÓR KULOWY Z SIŁOWNIKIEM ELEKTRYCZNYM NA 12VDC
.
Wersja 1" (DN25)
Zawór kulowy 1" wyposażony w siłownik elektryczny na 12V (napięcie stałe)
.
Podłączenie banalne:
- żółty do minusa 12V
- niebieski i czerwony to wejścia (zamykanie /otwieranie) - podajemy plus 12VDC
.
Oczywiście plus podajemy albo na niebieski albo na czerwony, nigdy w tym samym czasie nie na oba wejścia jednocześnie.
.
Siłownik posiada wbudowane wyłączniki krańcowe więc napięcie może być podawane cały czas - pobór prądu przez silniczek tylko w czasie zmiany pozycji zaworu.
.
Ten model posiada dodatkowo wskaźnik położenia kuli na pokrywie oraz pokrętło umożliwiające także sterowanie ręczne ( w tym celu należy podnieść pokrętło lekko w górę i kręcąc w lewo/prawo możemy zamykać / otwierać zawór po czym wciskamy z powrotem pokrętło w dół).
.
Dzięki takiemu sterowaniu można też ustawić zawór częściowo otwarty np. 20 , 50 czy 80% po prostu podając przez odpowiedni czas napięcie po czym napięcie odłączamy. Przelot (FI otworu kuli) dla wersji 1" około 20mm.
.
Długość korpusu samego zaworu dla 1" to około 73mm
Proste sterowanie np. przez termostaty.
Wymiary orientacyjne:
.
Dane techniczne:
- zasilanie 12VDC
- pobór mocy max 2W
- maksymalna temperatura medium +100C
- maksymalne ciśnienie medium 1Mpa
Dodatkowe info poniżej:

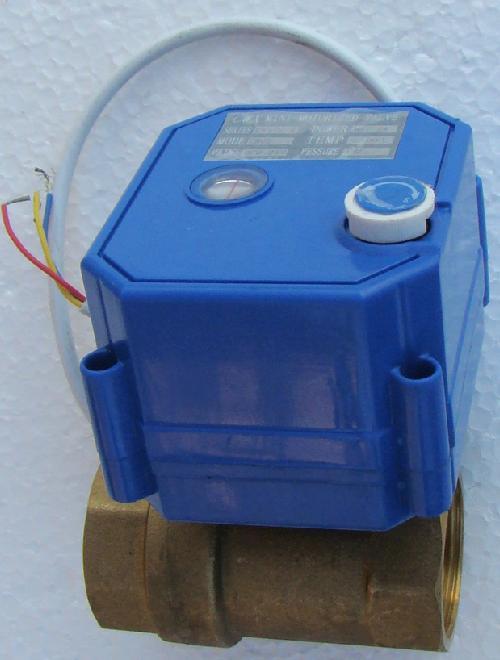

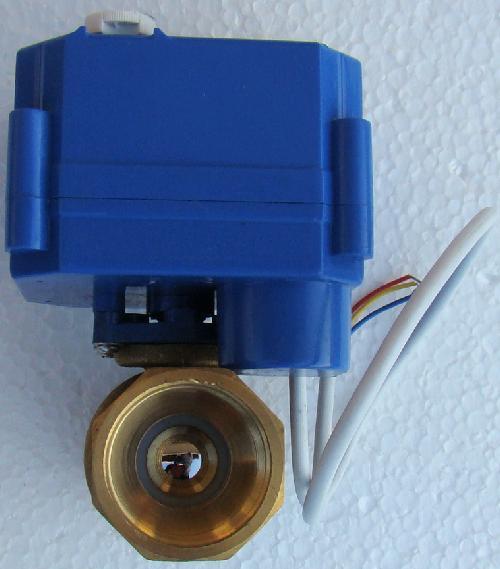

GALERIA wersji 1 cal:
