WYŁĄCZNIK ZMIERZCHOWY 12V 24V do oświetlenia 35A
zł88.00
Tax included
Lowest price in the last 30 days
WYŁĄCZNIK ZMIERZCHOWY Z ZABEZPIECZENIEM
AKUMULATORA DLA INSTALACJI 12/24VDC
MAKSYMALNE OBCIĄŻENIE DO 35 A

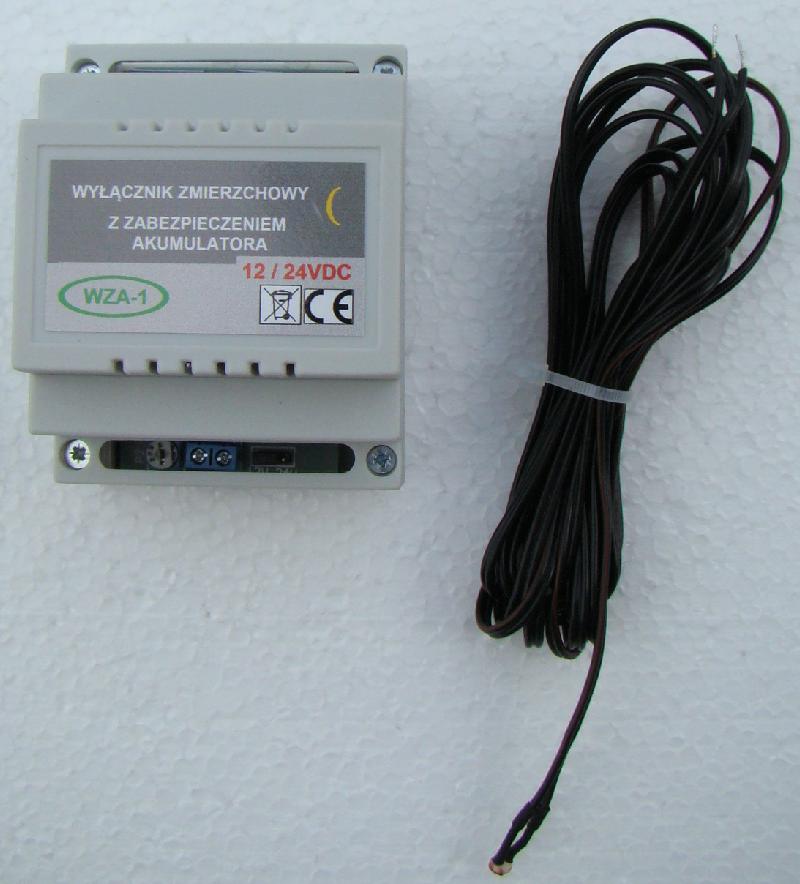

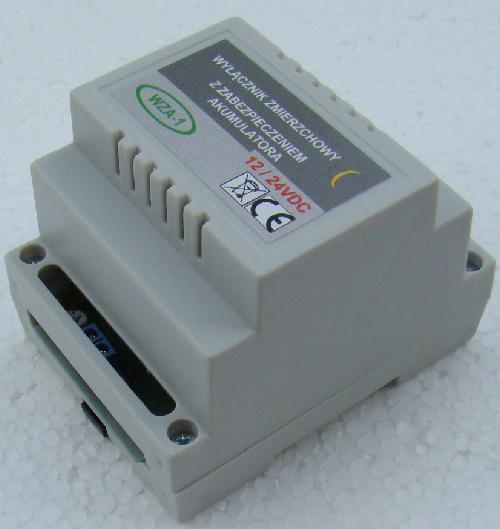

Wyłącznik zmierzchowy jest sterownikiem załączającym dany odbiornik (np. oświetlenie) po
zapadnięciu zmroku. Sterownik posiada czujnik oświetlenia na przewodzie. Próg zmierzchu można
ustawić potencjometrem P2. Dodatkowo sterownik posiada moduł kontroli napięcia akumulatora. Gdy
napięcie spadnie poniżej ustawionego progu potencjometrem P1 (U1 : zakres 10,5-12VDC dla
instalacji 12V) sterownik wyłączy odbiornik dla ochrony akumulatora przed dalszym rozładowaniem.
Ponowne włączenie jest możliwe gdy napięcie akumulatora wzrośnie powyżej napięcia wyłączenia
(U1) + histereza U2 (zakres ok. 0,5-1,2V ustawiana potencjometrem P3). Resumując odbiornik będzie
włączony po zmroku pod warunkiem że napięcie akumulatora jest powyżej progu U1. Podane
napięcia są dla instalacji 12V, przy instalacji 24V są 2x wyższe. Wybór systemu 12 lub 24V należy
dokonać zworką przy odłączonym zasilaniu modułu. Zworka zwierając środkowy z lewym pinem to
wybór 12VDC natomiast środkowa z prawym to 24VDC. Elementem wyjściowym jest przekaźnik o
maksymalnym obciążeniu 35A dla obciążeń rezystancyjnych (np. żarówka, grzałka) lub 20A dla
indukcyjnych (silniki, pompy, elektrozawory itd.). Jeśli zachodzi potrzeba sterowania większym
obciążeniem, należy zastosować zewnętrzny stycznik. Załączenie przekaźnika sygnalizuje dioda led.
Zmiana histerezy U2 wpływa w pewnym stopniu na próg odłączenia odbiornika U1 także po zmianie
U2 należy skorygować ustawienie U1. W celu ułatwienia zmiany ustawień możliwe jest zdjęcie
pokrywki sterownika.
.
Może też służyć jako typowe zabezpieczenie akumulatora - w takim przypadku po prostu nie podłączamy czujnika oświetlenia.
.

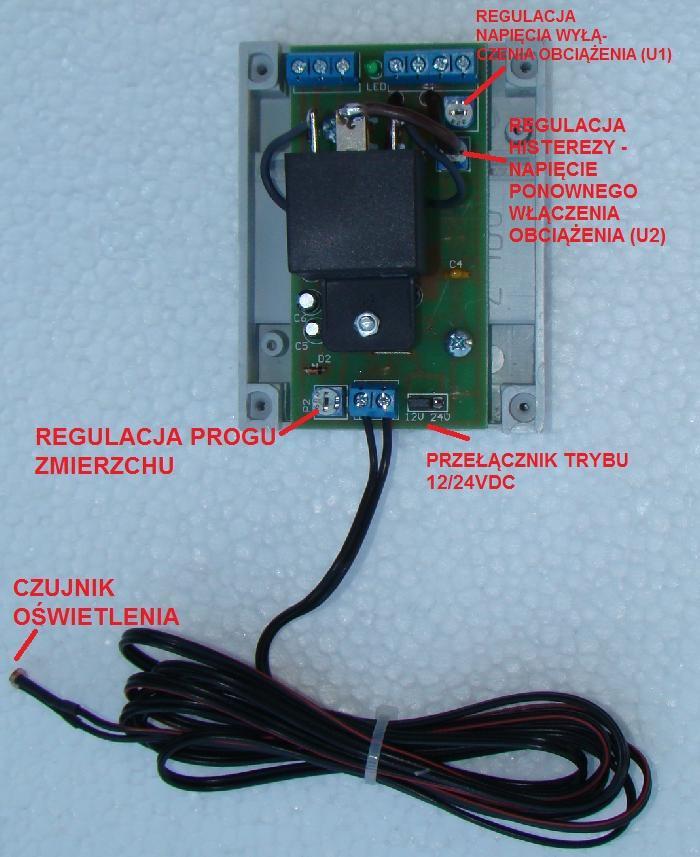

Opis możliwych regulacji:
Montaż i podłączenie.
Sterownik mocujemy na szynie DIN. Do dolnej kostki podłączamy czujnik oświetlenia, w razie
potrzeby można przedłużyć przewodem min. 0,5mm2. Sam czujnik najlepiej osłonić przed działaniem
wody, śniegu np. pod kawałkiem plexi, szybki itd.. Dalej wybieramy zworką system 12V lub 24V.
Kolejno podłączamy odbiornik wg schematu dla 12V lub 24V i na końcu zasilanie sterownika.
.

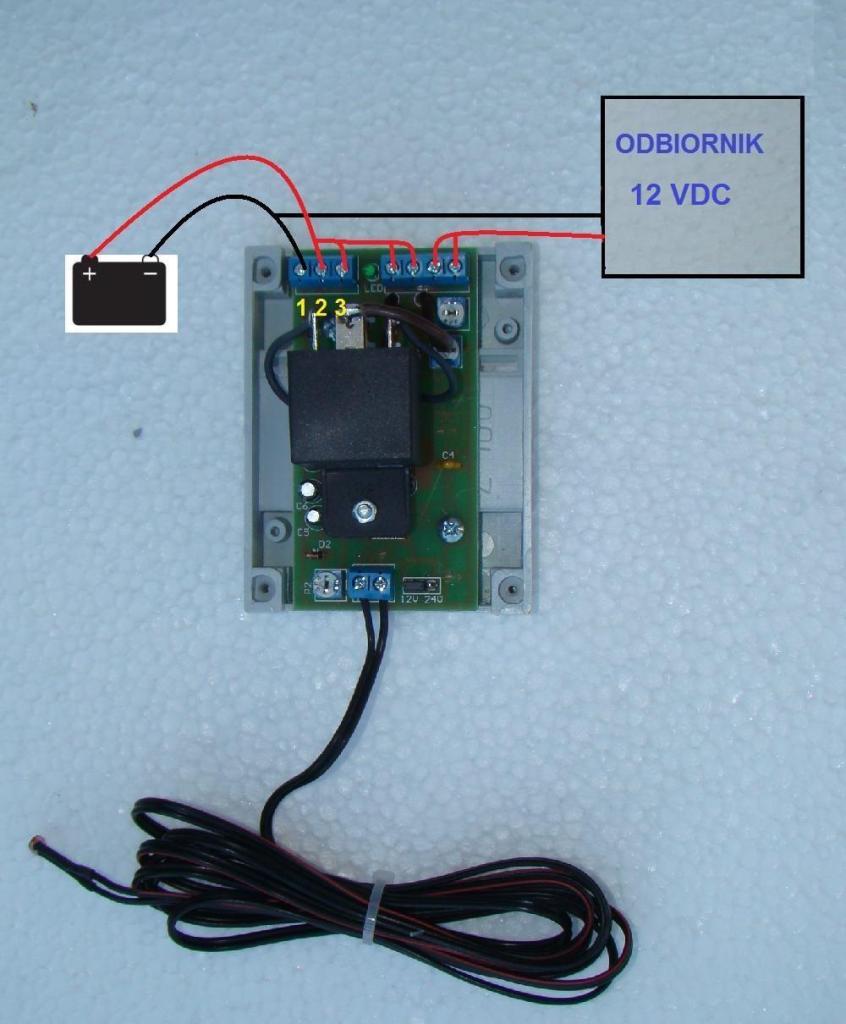

Poniżej pokazano schemat montażu dla instalacji 12V.
Piny kostki zasilania oznaczone:
- 1 to masa czyli minus zasilania
- 2 to + zasilania sterownika (zakres 10-15V)
- 3 to + napięcia kontroli akumulatora
.
Jak widać na schemacie przy zasilaniu 12V piny 2 i 3 są zwarte a odbiornik jest sterowany
przekaźnikiem od strony plusa zasilania (minus odbiornika na stałe do minusa akumulatora). Zworka
12/24V oczywiście w lewym położeniu.

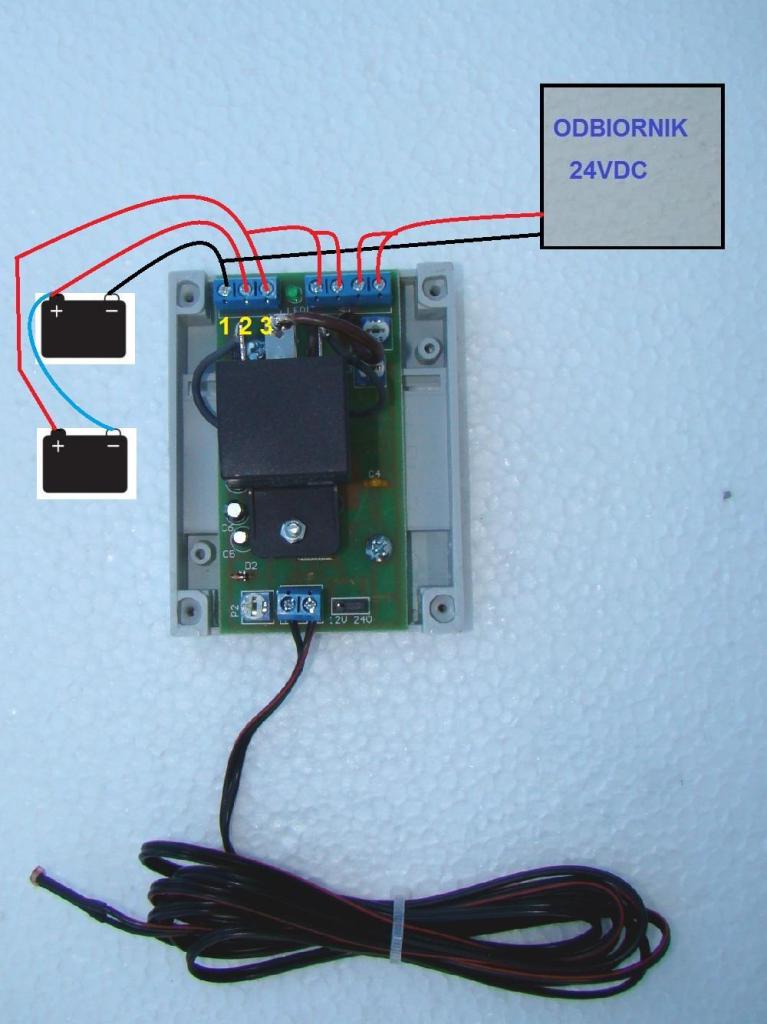

Poniżej pokazano schemat montażu dla instalacji 24V.
Piny kostki zasilania oznaczone:
- 1 to masa czyli minus zasilania
- 2 to + zasilania sterownika (zakres 10-15V)
- 3 to + napięcia kontroli akumulatora czyli w tym przypadku plus drugiego akumulatora (zakres do
30VDC). Czyli sterownik jest zasilany pinami 1 i 2 (12V) natomiast mierzy napięcie z wejścia
pomiarowego (piny 1 i 3) drugiego akumulatora.
.
Odbiornik 24V jest sterowany przekaźnikiem od strony plusa zasilania 24V (minus odbiornika na stałe
do minusa pierwszego akumulatora). Zworka 12/24V oczywiście w prawym położeniu.
.
UWAGA. Zasilanie sterownika czyli napięcie na pinach 1 i 2 powinno być 12V (zakres 10-15V).
Podanie wyższego napięcia na te piny spowoduje szkodzenie sterownika! Wyższe napięcie 24V
(max. 30V) może być tylko między pinami 1 i 3 (masa i wejście pomiarowe).
Dane techniczne:
– zasilanie sterownika 12VDC na piny 1 i 2 (zakres 10-15V)
– max napięcie pomiarowe (piny 1-3) : 30VDC
– pobór prądu podczas pracy do 150mA przy włączonym przekaźniku
– pobór prądu podczas wyłączonego przekaźnika do 15mA
– max. obciążenie przekaźnika 35A (rezystancyjne) lub 20A (indukcyjne)
– temperatura pracy -20 do +40C
– szerokość montażowa sterownika 7 cm
– montaż na szynę DIN
Sterownik fabrycznie nowy, na życzenie faktura VAT.
